设备介绍

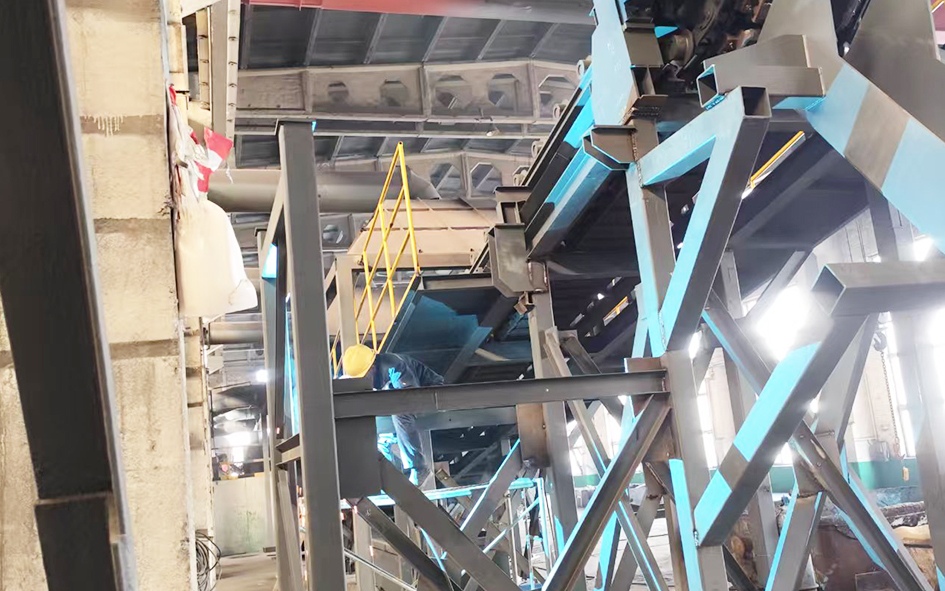

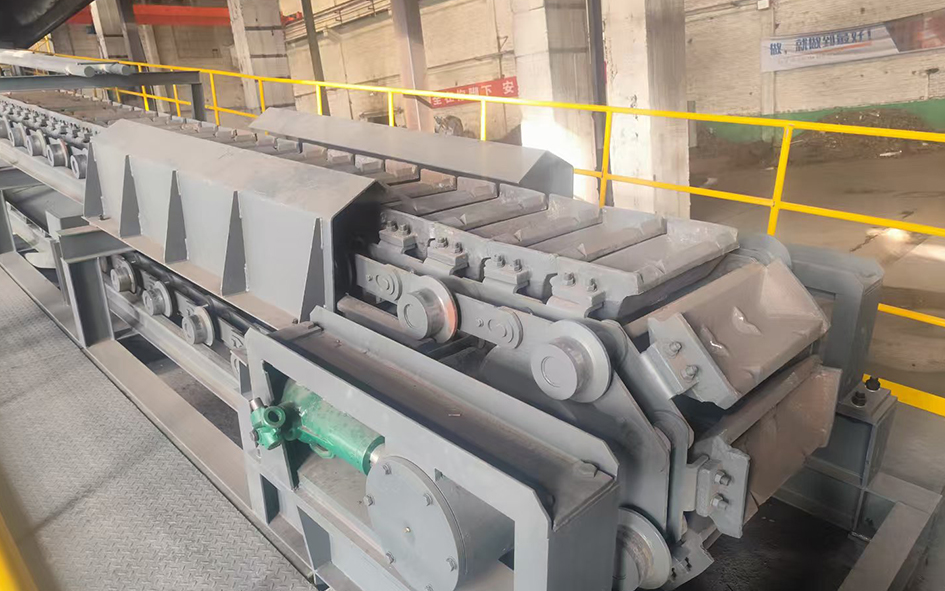

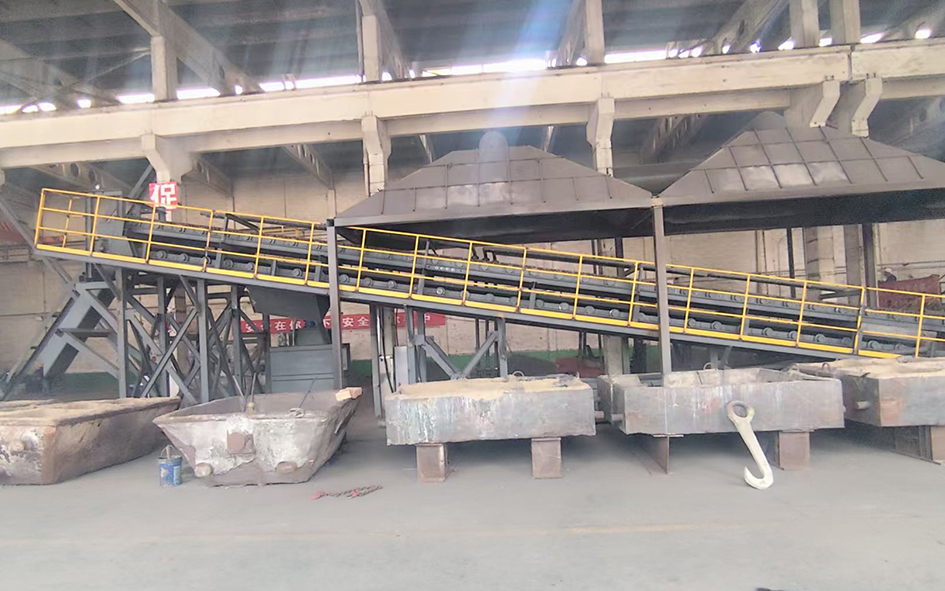

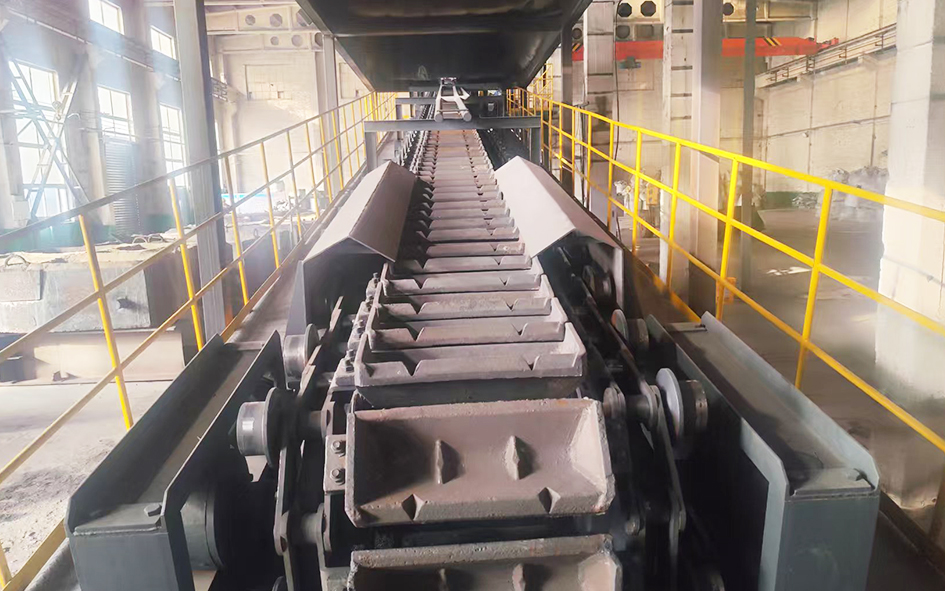

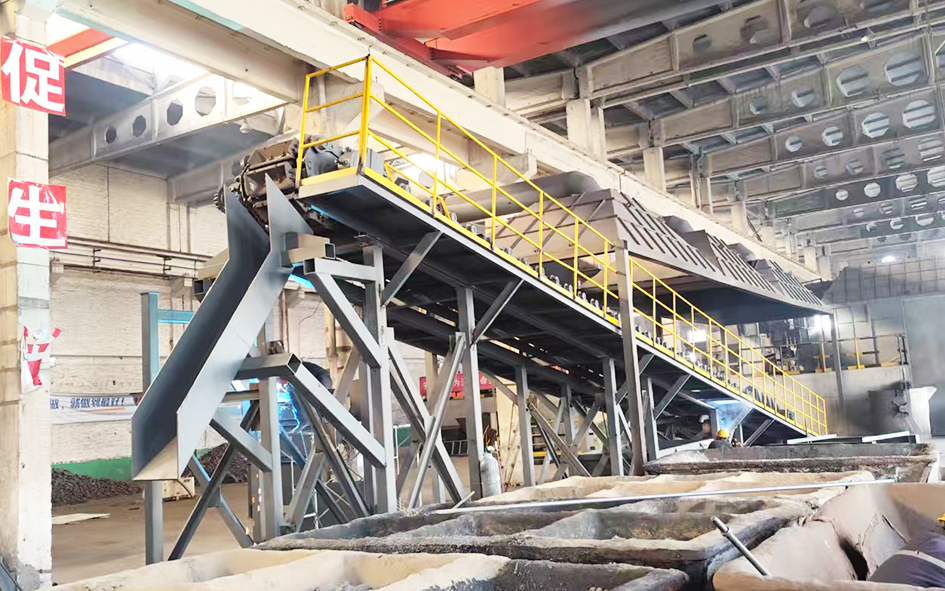

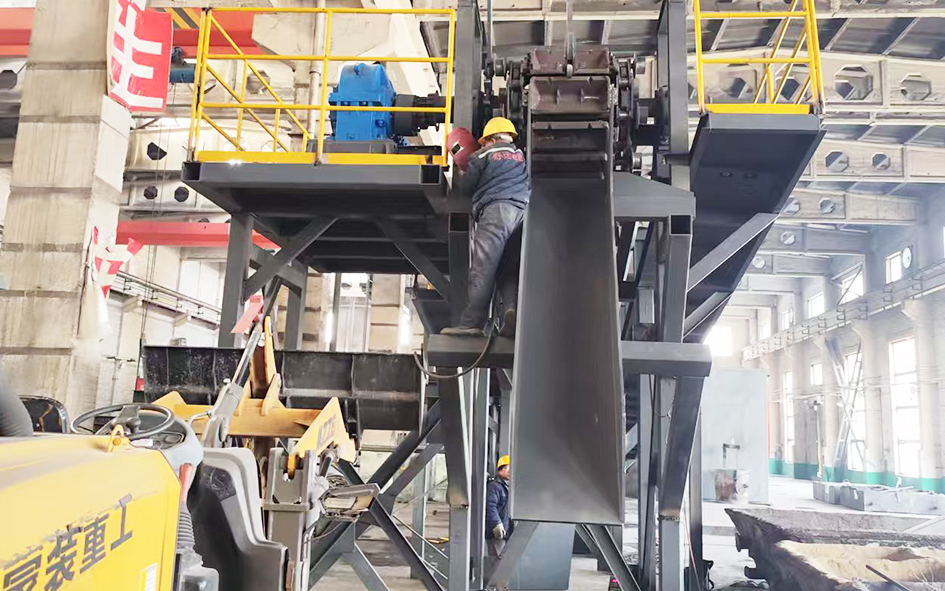

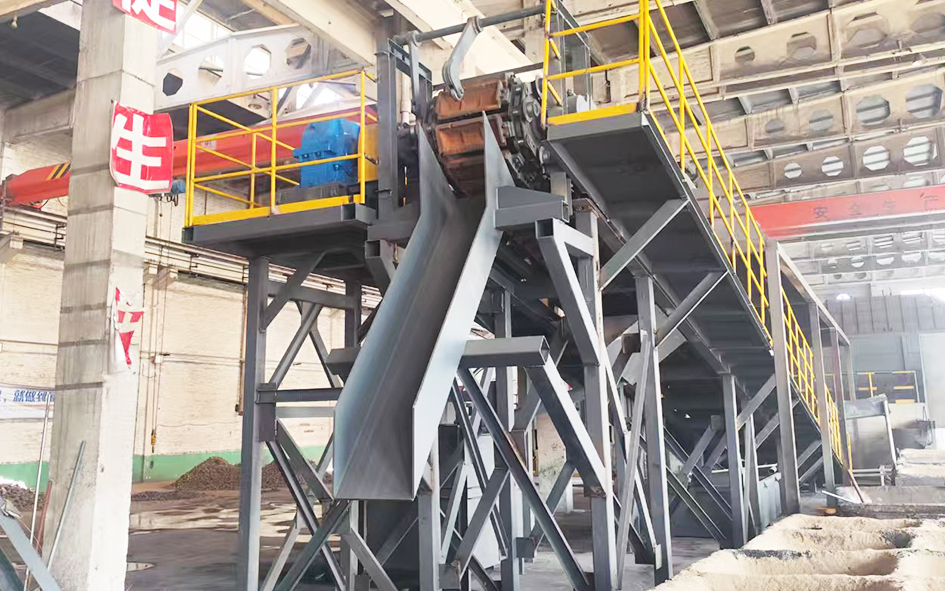

铸铁机由装有一系列铸型的循环链带组成，铁液在一端逐一注入运行中的铸型，在铸型运行途中冷却，在到达铸铁机尾部作反向运动时，凝固的铁块自动从铸型脱落。铸铁机是高炉铸铁的重要设备，其运行稳定性是否良好直接关系到铸铁生产的连续性以及铸铁效率的提高。
|
双链带滚轮固定式铸铁机主要技术参数表 |
|||||||
|
规格 |
7 5 米 |
60米 |
50米 |
45米 |
40米 |
3 5 米 |
|
|
主从动链中心距(m) |
74.82 |
75 |
60 |
50.4 |
45 |
40.2 |
35.4 |
|
铸铁机设计能力(t/h,MAX) |
450 |
400 |
230 |
165 |
150 |
135 |
120 |
|
|
|
|
|
|
|
|
|
|
链带工作速度(m/min) |
13～16 |
13～16 |
9.5~11.5 |
8.5~10.5 |
7.5~9.5 |
6.5～8.5 |
|
|
链带倾斜度(°) |
6～9 |
||||||
|
链轮节圆直径(mm) |
2247.3 |
1942 |
1567.8 |
||||
|
链带节距(mm) |
860 |
600 |
|||||
|
链带中心距(mm) |
2800 |
2500 |
|||||
|
链板中心距(mm) |
1200 |
900 |
|||||
|
铸铁模间距(mm) |
430 |
300 |
|
300 |
|||
|
注：以上规格数据仅供参考。 |
|||||||
